Correnti fino a 500 A a 60 V rendono il sensore PwrTZool 500 ideale per il monitoraggio delle batterie, ad esempio negli impianti solari o nei sistemi di alimentazione di emergenza. Il progetto open source è stato sviluppato da Voidbox Industries (VDBX). Dopo Campagna di crowdfunding Ora è stato completato e il sensore dovrebbe essere presto sul mercato.
annuncio

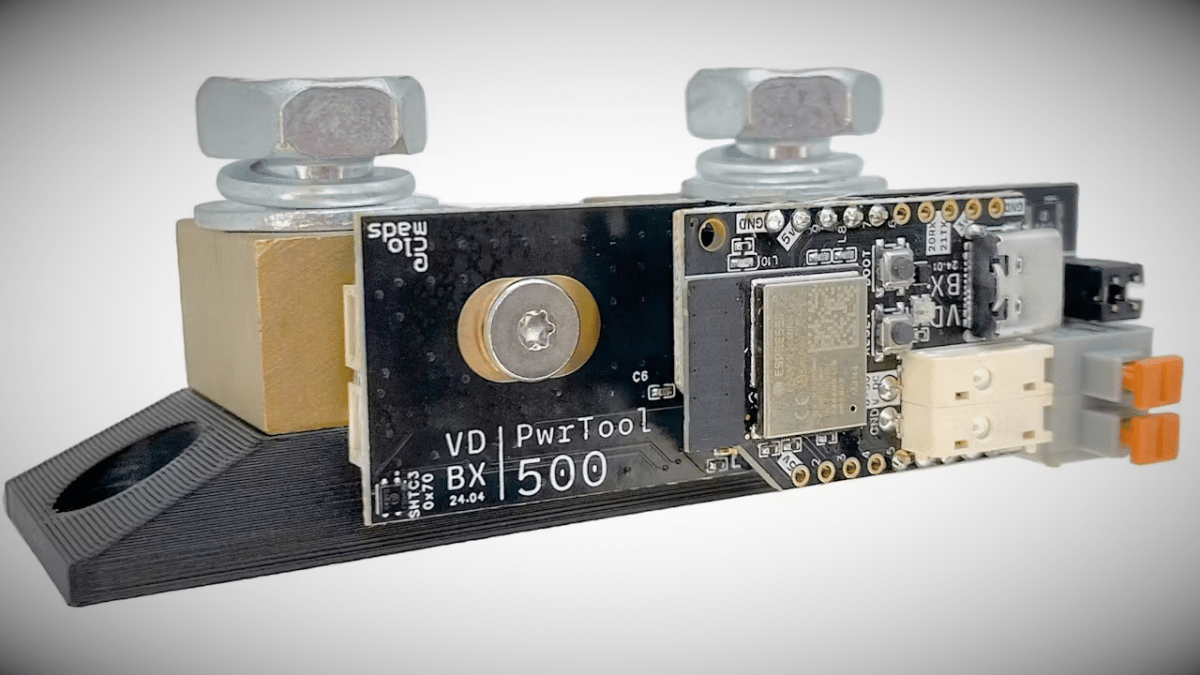

Il sensore può essere inserito nella linea più o meno. La polarità viene impostata sul pannello di controllo tramite un ponticello.
(Immagine: scatola sottovuoto)
Il collegamento avviene mediante morsetti a vite fissi dimensionati per le corrispondenti sezioni dei cavi. La misurazione viene eseguita utilizzando un chip INA28 (risoluzione a 16 bit), che ha un I2C è collegato alla scheda ESP-C3. Questa scheda microcontrollore si chiama Capovolgi_C3, anch’esso sviluppato da VDBX, può essere facilmente flashato tramite la sua presa USB-C. ESPHome e quindi Home Assistant, ad esempio, mettono a disposizione anche i relativi moduli software.
I dati selezionati in questo modo possono essere letti in Home Assistant ed elaborati ulteriormente. Il funzionamento e il trasferimento dei dati avviene esclusivamente localmente senza connessione cloud e viene spesso utilizzato, ad esempio, negli inverter negli impianti fotovoltaici.

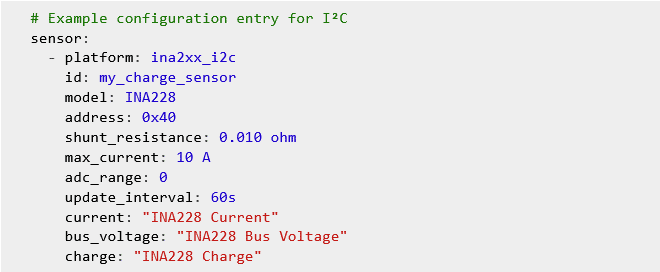

Sono necessarie solo poche righe di codice per leggere i dati dal PwrTool 500.
La scheda di controllo fornisce inoltre sette porte GPIO liberamente utilizzabili, nonché una porta seriale e una porta I2Interfaccia C in formato Stemma QT/Qwiic. Sulla scheda è presente anche un MOSFET che può commutare potenze fino a 45 W, ad esempio potenti relè. La temperatura dello shunt ad alta corrente viene monitorata da un sensore termico, in modo che il circuito della batteria possa essere interrotto tramite un MOSFET, ad esempio in caso di sovraccarico.

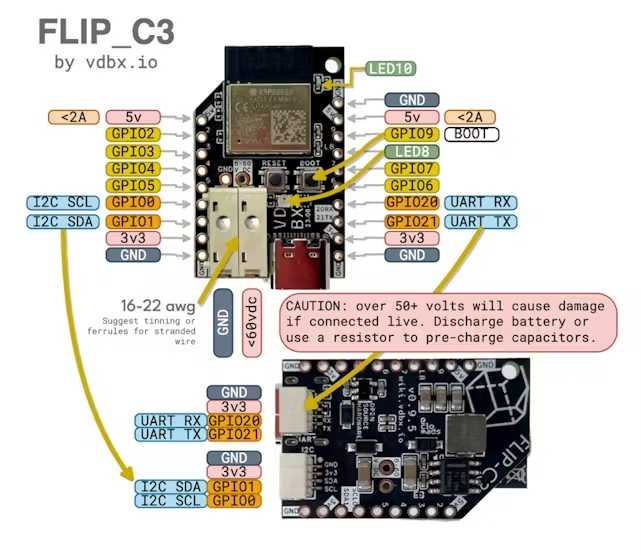

Il pannello di controllo del PwrTool 500 fornisce connessioni aggiuntive.
(Immagine: scatola sottovuoto)
È possibile utilizzare i collegamenti sulla pagina del progetto per scoprire quando il sensore sarà disponibile. Il prezzo non è stato ancora determinato.
(Hb)
